实验数据：扫描电子显微镜的能谱拍摄

您可以直接阅读本实验的电子档，本实验实验报告为电子档报告，且该公示存档内已包含讨论题，因此不提供 PDF 扫描版本的下载，感谢您的支持和谅解。

实验设备

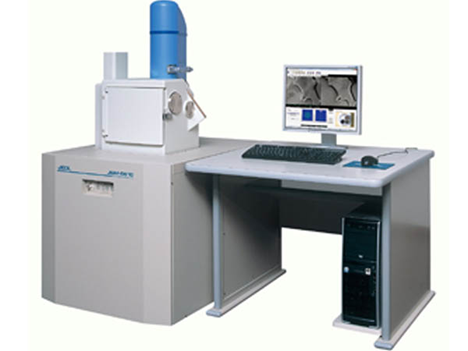

Oxford SEM（JSM-6610 15kV）

实验原理

能量色散X射线谱（Energy-Dispersive X-ray Spectroscopy, EDS）是一种建立在量子物理和原子结构理论基础上的高精度元素分析技术。其核心思想是：每一种元素都拥有独一无二的电子层结构，因此会发射出能量独特的“特征X射线”，如同元素的“指纹”。整个过程可以分解中，$E_{beam}$ 是入射电子束的能量，$E_{binding}$ 是原子内层电子的结合能。

弛豫与特征X射线发射

原子天生趋向于稳定（能量最低）的状态。为了填补内层轨道上出现的空位，一个来自外层（如L层、M层）的电子会自发地“跃迁”下来，填充这个空位。这个过程被称为“弛豫”。

外层电子的能量要高于内层电子。根据能量守恒定律，当电子从高能级（$E_{outer}$）跃迁到低能级（$E_{inner}$）时，二者之间的能量差（$\Delta E$）必须被释放出来。释放能量有两种主要途径，其中之一就是发射一个光子。由于这个能量差通常在X射线的能量范围，因此这个光子就是特征X射线。这个X射线的能量严格等于两个电子层之间的结合能之差：

$$E_{X-ray} = h\nu = \Delta E = E_{outer_shell} - E_{inner_shell}$$

这里，$h$ 是普朗克常数，$\nu$ 是X射线的频率。由于每种元素的原子核电荷数（$Z$）不同，导致其电子层结合能（$E_K, E_L, E_M \dots$）也是独一无二的，因此其发射的特征X射线能量也是独一无二的。

例如，铁（Fe）的信号峰：

• Kα 射线: 一个电子从L层跃迁到K层空位。$E_{K\alpha} = E_L - E_K$
• Kβ 射线: 一个电子从M层跃迁到K层空位。$E_{K\beta} = E_M - E_K$
• Lα 射线: 一个电子从M层跃迁到L层空位。$E_{L\alpha} = E_M - E_L$

探测与能谱生成

这些携带元素“身份信息”的特征X射线进入EDS探测器（通常是硅漂移探测器, SDD）。当X射线光子被探测器内的半导体材料吸收时，其全部能量会转化为一定数量的电子-空穴对。

产生的电荷量与入射X射线的能量成正比。通过一个极其灵敏的电路测量这个电荷脉冲的大小，我们就能精确地反推出入射X射线的能量。

$$Q_{generated} \propto E_{X-ray}$$

最后，一个多道分析器（Multichannel Analyzer）会将成千上万个X射线事件按照能量进行分类和计数，最终绘制出我们所看到的EDS能谱图——一张以能量为横坐标，以X射线计数为纵坐标的“元素指纹图”。

莫斯莱定律

为什么特征X射线的能量能精确地对应到元素周期表上？这背后的理论基石是伟大的莫斯莱定律。该定律揭示了特征X射线的频率（或能量）与该元素原子序数（$Z$）之间简洁而优美的数学关系。

定律指出，特征X射线频率的平方根与原子序数（$Z$）减去一个屏蔽常数（$\sigma$）成正比。

$$\sqrt{\nu} = k\left(Z - \sigma\right)$$

由于能量 $E = h\nu$，这个定律也可以写成能量的形式：

$$\sqrt{E} \propto \left(Z - \sigma\right)$$

其中，屏蔽常数 $\sigma$ 代表了原子核电荷被其他内层电子“屏蔽”的效应。对于 $K\alpha$ 线 $\sigma \approx 1$。这个线性关系意味着，只要我们测出特征X射线的能量，就能几乎唯一地确定该原子是哪种元素。

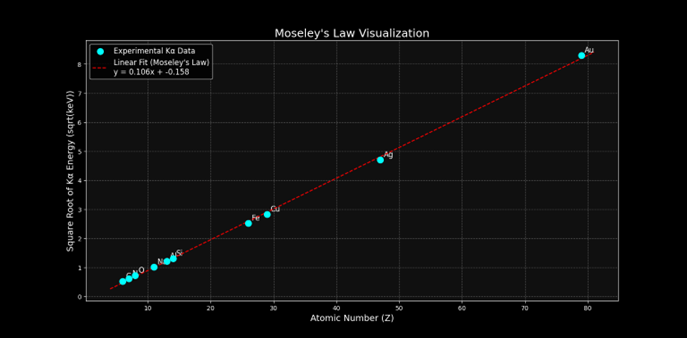

如上图所示，从轻元素碳（C）到重元素金（Au），实验测得的 $K\alpha$ 能量的平方根与原子序数（$Z$）呈现出极佳的线性关系。这完美地印证了莫斯莱定律，也正是EDS技术能够准确鉴定元素的坚实物理基础。

实验结果

拍摄结果

数据分析

扫描电镜（SEM）图像分析

宏观形貌与表面特征

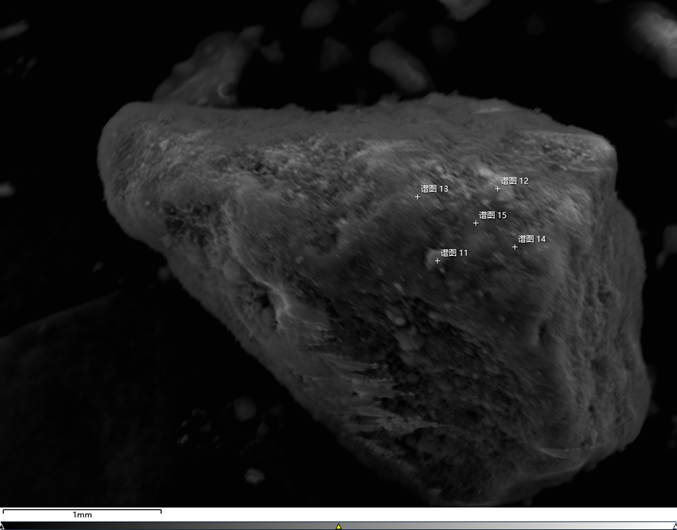

根据扫描电镜（SEM）二次电子像（SE）的观察结果，样品呈现出尺寸较大的不规则块状或团聚体形态，缺乏明显的晶体棱角。参照图像右下角的 1 mm 标尺估算，该颗粒的主体尺寸处于毫米级别。在微观表面特征上，颗粒表面表现出显著的粗糙度，布满了沟壑与凹凸不平的纹理，并附着有少量细微颗粒。这种形貌特征通常与材料的制备工艺（如高温烧结、研磨或化学合成过程中的团聚）密切相关。

分析点位分布
图像中标注了 5 个 EDS 分析点（谱图 11 至 15），这些点位集中分布于颗粒的特定区域。通过对这些点位的数据采集，旨在评估该微区范围内化学成分的均匀性及元素分布情况。

能谱（EDS）分析

定量分析与数据概览
通过对 5 个检测点的能谱分析，我们获得了各点的原子百分比含量（Atomic %）。数据显示，该材料主要由氮（N）和碳（C）构成，其中氮的原子百分比略高于碳。同时，所有检测点均检出了少量（2.8% - 4.6%）的铁（Fe）。

能谱峰位核对

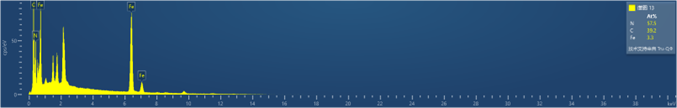

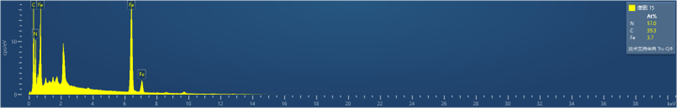

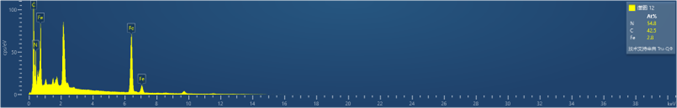

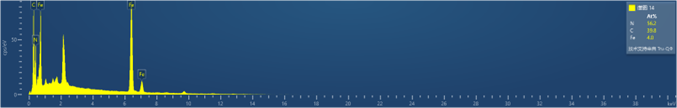

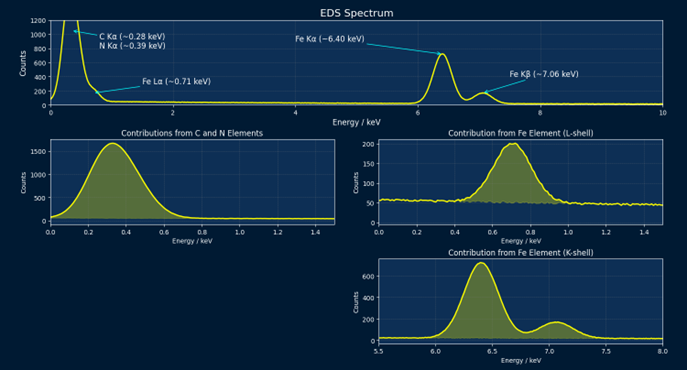

在能谱图中，低能区（约 0.3-0.4 keV）呈现出极强的信号峰，这对应于 C 的 Kα 线（0.277 keV）和 N 的 Kα 线（0.392 keV）。受限于探测器的能量分辨率，这两个峰部分重叠形成一个宽峰。此外，在 6.4 keV 和 7.1 keV 处清晰可见 Fe 的 Kα 和 Kβ 特征峰，同时在约 0.7 keV 处检测到 Fe 的 Lα 峰。EDS 软件的自动分析结果与谱图峰位高度吻合，证实了元素鉴定的准确性。

成分均匀性评估
对比 5 个分析点的数据，尽管 N、C、Fe 三种元素的含量存在轻微波动，但总体趋势一致。这表明在微米尺度下，铁元素相对均匀地分布在碳氮基体中，并未以独立的大颗粒形式存在。

综合评判与推测

材料主体的定性分析
基于 EDS 数据，该材料属于富氮碳基体系，N:C 原子比约为 1.4:1。结合样品溶于水后呈现蓝色的物理现象，推测材料主体包含普鲁士蓝（Prussian Blue）。普鲁士蓝的核心结构由氰基配体（-C≡N）桥连铁离子构成，必然含有 Fe、C、N 三种元素，这与 EDS 检测结果完全一致。此外，所谓的“可溶性”普鲁士蓝（如 KFe[Fe(CN)₆]）在水中通常形成稳定的胶体分散系，呈现出溶解的宏观假象，进一步佐证了这一推测。

EDS 数据偏差与负载基体推断
尽管 EDS 数据确认了元素的存在，但定量结果存在偏差。理论上，普鲁士蓝的 C:N 比接近 1:1，而 EDS 测得的 N/C 比（约 1.4）偏高。这主要归因于 C 和 N 的特征 X 射线能量较低且峰位重叠，导致精确定量困难。

更为显著的差异在于铁含量。EDS 测得的 Fe 含量（约 3.7%）远低于纯普鲁士蓝（Fe₄[Fe(CN)₆]₃）的理论值（约 16%）。这种“稀释效应”强烈暗示该材料并非纯相，而是一种复合材料。考虑到基体富含 C 和 N，且 N/C 原子比（实验值 1.38）与石墨相氮化碳（g-C₃N₄）的理论值（4/3 ≈ 1.33）高度吻合，我们推测石墨相氮化碳（g-C₃N₄）即为该复合材料的负载基体。g-C₃N₄ 通常为淡黄色，但在负载深色普鲁士蓝后，整体外观呈现黑色是合理的。

微观形貌与结构的深层解读
结合 SEM 形貌与成分分析，我们可以构建出该复合材料的微观结构模型：

1. 基体结构：SEM 图像中毫米级的块状结构对应于 g-C₃N₄ 基体。g-C₃N₄ 通常由含氮前驱体高温缩聚而成，易形成疏松的团聚体。图像左侧边缘及中间区域可见的剥落层状纹理，正是 g-C₃N₄ 典型的二维层状结构的宏观体现。
2. 活性组分分布：颗粒表面凹凸不平的粗糙形貌提供了丰富的孔隙，有利于反应物接触。在二次电子像中，原子序数较高的区域通常亮度更高。图像中基体表面附着的细微亮点（尤其是谱图 12、13、15 附近），极有可能是原位生长在 g-C₃N₄ 表面的普鲁士蓝纳米颗粒。
3. 协同效应：EDS 点分析中 Fe 含量的波动（如谱图 11 与 12 的差异）反映了普鲁士蓝在基体表面的微观分布并非绝对均一，存在局部富集，这是复合材料的常见特征。

结论
综上所述，该样品为普鲁士蓝/石墨相氮化碳（PB/g-C₃N₄）复合材料。其结构特征为：以具有多孔和层状结构的 g-C₃N₄ 为载体，纳米尺寸的普鲁士蓝颗粒作为活性位点相对均匀地负载于基体表面及孔道中。这种结构设计能够有效结合普鲁士蓝的电化学活性与 g-C₃N₄ 的高比表面积及稳定性，适用于催化、储能或环境修复等领域。

问题提出

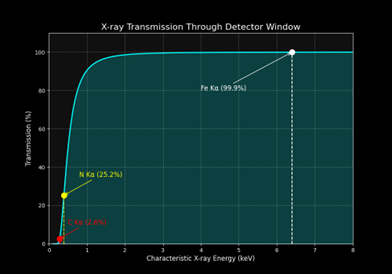

1. 在EDS分析中，为什么对碳(C)和氮(N)这类轻元素的定量分析（Quantification）往往存在较大误差，而对铁(Fe)的K层系信号进行定量则相对更准确？

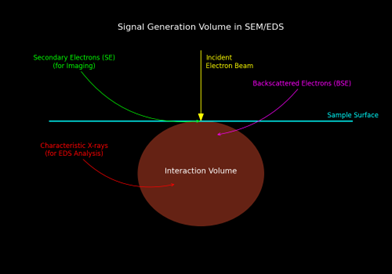

2. 当SEM电子束聚焦在样品表面一个点进行EDS分析时（如我们实验中的“谱图11”），我们获得的元素信息是仅来自那个无限小的点，还是来自一个更大的三维区域？

作者：GARFIELDTOM
邮箱：coolerxde@gt.ac.cn
